Стартер є ключовим компонентом пускової системи, що відповідає за перетворення електричної енергії акумулятора в механічну роботу для прокручування двигуна. Своєчасна діагностика цього вузла дозволяє уникнути критичних ситуацій, коли автомобіль раптово відмовляється заводитися в найвідповідальніший момент. Враховуючи, що навантаження на пускову систему суттєво зростає в морозну погоду, стан стартера безпосередньо впливає на загальну надійність експлуатації транспортного засобу. Розуміння базових принципів перевірки допоможе власнику локалізувати проблему та уникнути зайвих витрат на капітальний ремонт агрегату.
Ознаки несправності пускової системи
Більшість проблем зі стартером проявляються заздалегідь, подаючи водієві чіткі сигнали про знос внутрішніх деталей або порушення електричного контакту. Найбільш очевидним симптомом є повна тиша або ледь чутне клацання під капотом при спробі запустити мотор, що часто свідчить про вихід з ладу втягуючого реле або глибокий розряд АКБ. Іноді виникає ситуація, коли агрегат продовжує обертатися разом із двигуном вже після успішного пуску, видаючи специфічний вереск, що загрожує руйнуванням вінця маховика.
Типові симптоми несправного стартера:
- Повільне обертання. Колінчастий вал прокручується з великим зусиллям, ніби акумулятор майже розряджений, хоча напруга в мережі в нормі.
- Металевий скрегіт. Характерний звук тертя металу об метал, що виникає через зношені втулки або пошкоджені зуби шестерні бендикса.
- Відсутність зачеплення. Двигун стартера працює на високих обертах (дзижчання), але сам автомобільний мотор при цьому залишається нерухомим.
- Надмірне споживання струму. Стартер «бере на себе» так багато енергії, що приладова панель гасне, а дроти швидко нагріваються.
Візуальний огляд та контроль електричних з’єднань
Перш ніж демонтувати вузол, необхідно перевірити стан зовнішніх ліній живлення та надійність механічного кріплення. Часто причиною відмови є банальне окислення силових клем, через яке через з’єднання не може пройти пусковий струм величезної сили, необхідний для роботи електродвигуна. Оцініть візуально цілісність корпусу стартера та переконайтеся, що всі болти затягнуті щільно, оскільки погана «маса» на двигуні часто імітує поломку самого агрегату.
Особливу увагу слід приділити тонкому дроту управління, що йде від замка запалювання до втягуючого реле. Перевірте цілісність його ізоляції та надійність фіксації в роз’ємі, бо через вібрації контакт може ослабнути або відійти зовсім. Очистіть усі доступні з’єднання від бруду та масляних відкладень, використовуючи спеціальні очисники для контактів, щоб забезпечити безперешкодний прохід струму.
Тестування втягуючого реле за допомогою перемички
Цей метод дозволяє миттєво визначити, чи проблема полягає в самому стартері, чи в ланцюгу управління, який включає замок запалювання та додаткові реле. Суть перевірки полягає в тому, щоб подати напругу безпосередньо на керуючий контакт втягуючого механізму в обхід штатної проводки автомобіля.
Порядок виконання прямого замикання:
- Підготовка. Обов’язково встановіть автомобіль на стоянкове гальмо та переведіть важіль КПП у нейтральне положення.
- Інструмент. Використовуйте потужну викрутку з ізольованою ручкою або відрізок товстого мідного дроту.
- Замикання. З’єднайте плюсовий болт, до якого підходить основний кабель від акумулятора, з тонким контактом (клема 50) на втягуючому реле.
При справному механізмі ви повинні почути чітке металеве клацання — це звук спрацювання електромагніту, який висуває бендикс вперед для зачеплення з маховиком. Якщо після замикання стартер почав бадьоро крутити двигун, значить, сам агрегат справний, а причину варто шукати в несправній контактній групі замка запалювання або в розриві сигнального дроту.
Перевірка працездатності електродвигуна без демонтажу
Якщо втягуюче реле клацає, але обертання не відбувається, можна протестувати силову частину стартера окремо. Для цього необхідно з’єднати між собою два великі мідні болти на задній кришці реле, тим самим подаючи живлення безпосередньо на щітковий вузол електродвигуна.
У момент замикання силових контактів виникне потужне іскріння, що є абсолютно нормальним явищем через високу силу струму. Якщо двигун стартера справний, він має миттєво почати обертатися з високою швидкістю, видаючи характерний гул без сторонніх вібрацій.
У разі, якщо при замиканні силових контактів нічого не відбувається або дріт-перемичка починає стрімко плавитися, це вказує на внутрішнє коротке замикання в обмотках або на повний знос графітових щіток. Також відсутність реакції може бути наслідком заклинювання ротора через розвал опорних втулок, що вимагає негайного зняття вузла для детальної дефектовки.
Діагностика демонтованого стартера на акумуляторі
Після зняття стартера з автомобіля його можна перевірити максимально детально, підключивши безпосередньо до повністю зарядженої батареї. Це дозволяє спостерігати за роботою всіх механічних вузлів у реальному часі без перешкод з боку двигуна внутрішнього згоряння. Для тесту знадобляться якісні дроти для «прикурювання» з міцними затискачами.
Спочатку зафіксуйте стартер (краще в лещатах), щоб він не «стрибнув» при старті через високий крутний момент. Підключіть негативну клему АКБ до корпусу агрегату, а позитивну — до верхнього силового болта втягуючого реле. Після цього зробіть перемичку між силовим плюсом та маленьким керуючим контактом.
| Дія при перевірці | Очікувана реакція справного вузла | Можлива несправність |
|---|---|---|
| Подача «+» на керуючу клему | Різкий виліт шестерні вперед та обертання | Обгорання п’ятаків або знос щіток |
| Подача «+» лише на нижній болт | Тільки швидке обертання двигуна | Замикання в обмотках статора |
| Відключення живлення | Миттєве повернення шестерні назад | Злам або ослаблення поворотної пружини |
Оцінка стану бендикса та механічної частини
Механічна справність муфти вільного ходу, відомої як бендикс, є критичною для передачі моменту на двигун. Коли стартер знято, можна легко перевірити, чи не проковзує цей вузол під навантаженням. Спробуйте прокрутити шестерню пальцями: вона повинна вільно обертатися лише в один бік, а в інший — миттєво блокуватися.
Критерії механічного зносу:
- Стан зубів. Кожен зуб шестерні повинен мати правильну форму без зализин, сколів або нерівномірного спрацювання.
- Люфт вала. Спробуйте похитати вал вгору-вниз; відчутне хитання свідчить про необхідність заміни бронзових втулок.
- Плавність ходу. Бендикс має переміщатися по шліцах вала без заїдань, а шліци не повинні мати глибоких борозен чи іржі.
Вимірювання параметрів мультиметром та навантажувальною вилкою

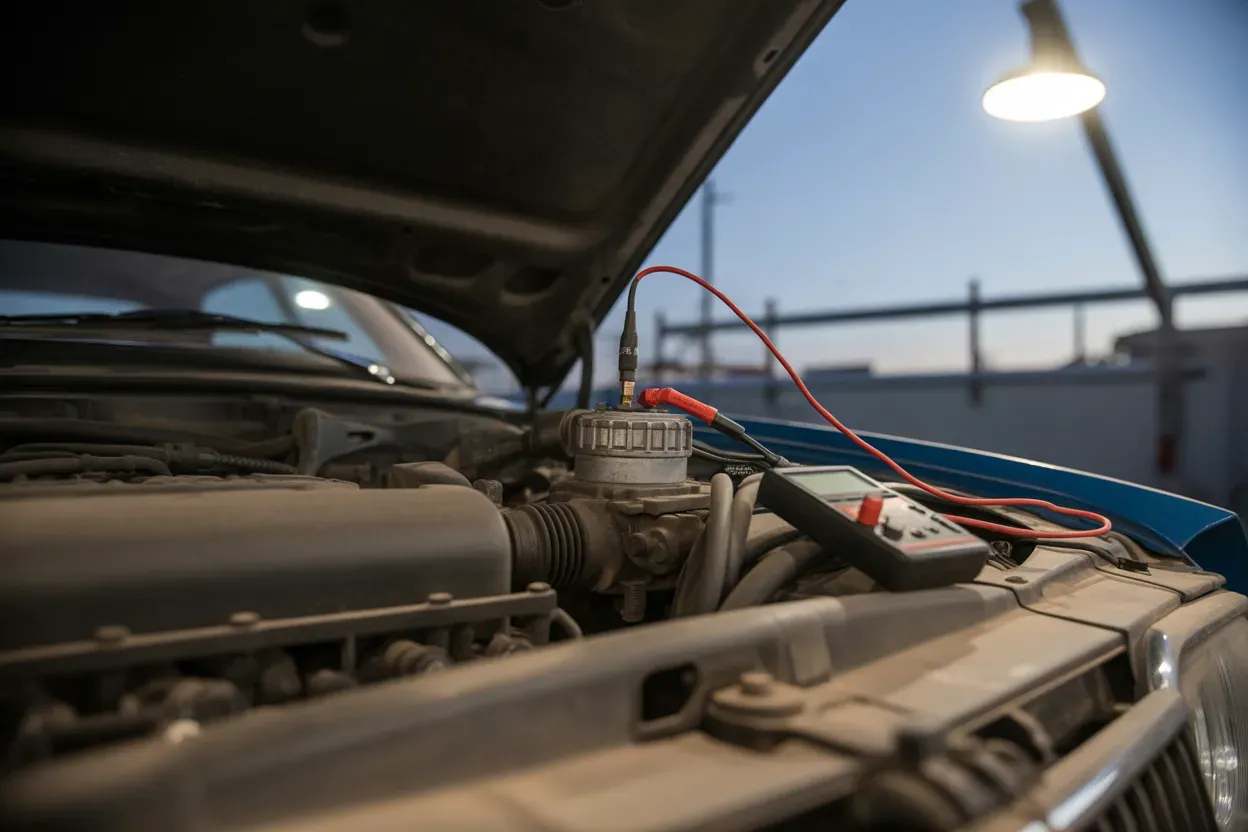

Використання вимірювальних приладів дає найбільш точну картину стану електричних кіл стартера. Під час спроби пуску двигуна вольтметром заміряється падіння напруги безпосередньо на клемах АКБ та на силовому болті стартера. Якщо різниця між цими значеннями перевищує 0.5 В, це вказує на критичний опір у проводці або окислені контакти.
Для пошуку внутрішніх дефектів вимірюють опір обмоток ротора та статора. Значення мають бути мінімальними, але не нульовими. Також важливо перевірити відсутність «пробою» на корпус агрегату. Будь-яке значення опору між обмоткою та металевою основою, відмінне від нескінченності, означає пошкодження ізоляції та необхідність заміни деталі.
Використання амперметра з кліщами для постійного струму дозволяє побачити реальне навантаження. Зазвичай пусковий струм легкового авто становить 150 — 250 А. Якщо пристрій споживає понад 400 — 500 А, це явна ознака міжвиткового замикання або механічного опору через перекос вала у зношених втулках.
Перевірка навантажувальною вилкою самого акумулятора паралельно з тестами стартера допомагає відсіяти помилкові діагнози. Іноді стартер виглядає несправним лише тому, що АКБ під навантаженням різко просідає до 7 — 8 В, чого недостатньо для утримання контактів втягуючого реле в замкненому стані.
Аналіз внутрішніх компонентів при повному розбиранні
Коли зовнішні методи не дали результату, проводиться повне розбирання агрегату для ревізії вузлів, прихованих у корпусі. Насамперед оцінюється стан щіткового тримача та самих графітових щіток. Якщо їхня висота становить менше ніж 8 мм, зусилля притискних пружин стає недостатнім, що призводить до сильного іскріння та підгорання колектора ротора.
Сам колектор (мідні ламелі на валу) повинен мати рівномірний світло-коричневий колір без чорних нагарів чи глибоких канавок від щіток. Якщо між ламелями забився графітовий пил, його слід ретельно вичистити діелектричною пластиною, щоб запобігти короткому замиканню.
Контрольні точки при розбиранні:
- Редуктор. У моделях із планетарною передачею шестерні мають бути цілими, а змазка — чистою, без металевої пудри.
- Обмотки. Відсутність темних плям перегріву та характерного запаху горілої ізоляції на обмотках статора.
- Втягуюче реле. Стан «п’ятаків» (силових контактів), які часто вигорають і потребують зачищення або заміни кришки реле.
Надійність системи запуску після перевірки
Самостійна діагностика за допомогою мультиметра та акумулятора дозволяє з високою точністю виявити понад 80% типових несправностей. Однак слід розуміти, що деякі дефекти, як-от міжвиткове замикання під навантаженням або мікротріщини в корпусі, можуть проявлятися лише в робочих умовах на гарячому двигуні. Якщо після всіх маніпуляцій сумніви залишаються, краще звернутися до профільного сервісу, що має спеціалізований діагностичний стенд.
Навіть якщо ви ідеально перевірили кожен внутрішній компонент — від щіток до бендикса — фінальний результат завжди залежить від комплексної взаємодії всієї системи живлення автомобіля. Справний стартер є лише однією з ланок ланцюга, і його працездатність під час тестів «на столі» не скасовує необхідності мати надійний акумулятор та ідеальну проводку, що в сукупності з вашими зусиллями забезпечить безперебійний запуск двигуна за будь-яких обставин.
