Гидравлическая система — это сложный механизм, где надежность каждого узла определяет безопасность и эффективность всей машины. В условиях экстремально высокого давления, вибраций и температурных перепадов ключевую роль играют соединительные элементы. Современные гидравлические переходники представляют собой высокотехнологичные детали, чья конструкция за последние годы претерпела значительные изменения в сторону повышения герметичности и долговечности.
Принципы обеспечения герметичности
Главная конструктивная особенность современных адаптеров — разнообразие способов уплотнения. В отличие от старых образцов, где упор делался на уплотнение по резьбе (с использованием фум-ленты или герметиков), современные стандарты предполагают механическое сопряжение:

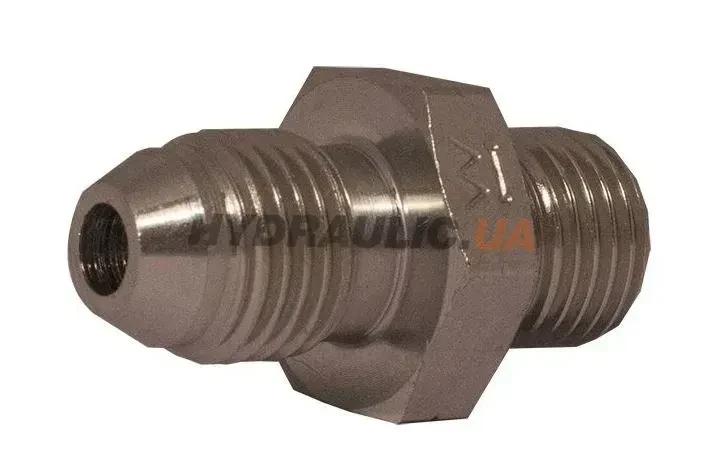

- Металл по металлу (конусное соединение). Например, стандарты JIC (конус 37°) или DIN (конус 24°). Прецизионная обработка поверхностей позволяет добиться герметичности за счет плотного прилегания металла к металлу при затяжке гайки.

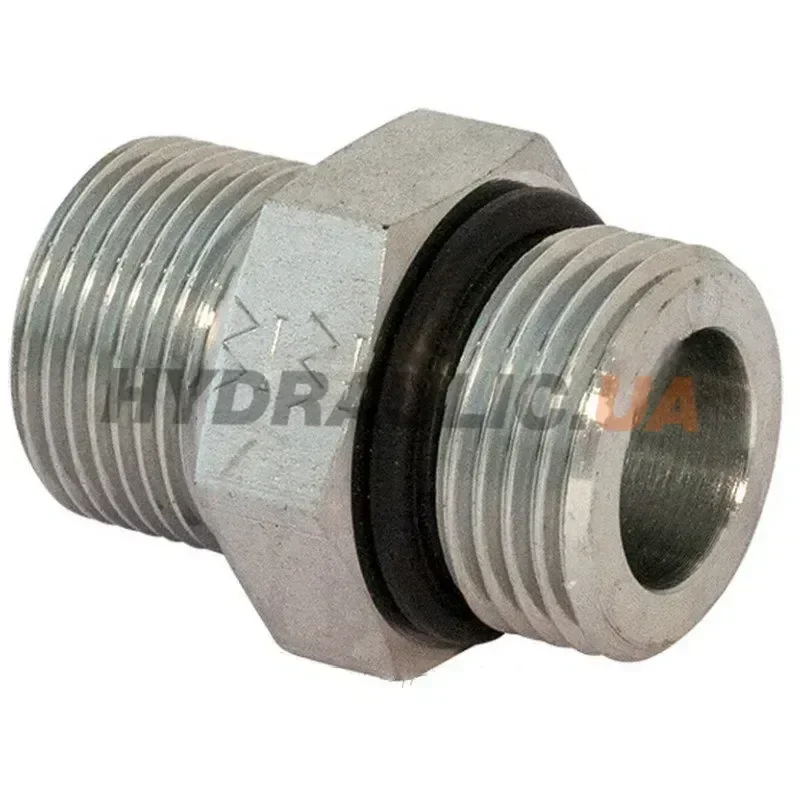

- Мягкое уплотнение (O-Ring). Стандарты типа ORFS используют резиновые кольца в торцевой части. Это исключает утечки даже при сильных импульсных нагрузках и вибрациях, которые часто возникают в строительной и сельскохозяйственной технике.
Материалы и защитные покрытия
Для работы в гидросистемах с давлением до 400–700 бар адаптеры изготавливаются из калиброванной углеродистой стали или нержавеющей стали (для агрессивных сред).
Современной конструктивной особенностью является отказ от использования шестивалентного хрома в защитном покрытии. Сегодня большинство производителей применяют цинк-никелевое напыление. Оно обеспечивает защиту от коррозии в соляном тумане до 700–1000 часов, что значительно увеличивает срок службы узла в условиях дорожных реагентов или морского климата.
Конфигурации и оптимизация потока
Современные переходники проектируются с учетом гидродинамики. Внутренние каналы проходят финишную обработку для снижения турбулентности рабочей жидкости. Это позволяет:
- Снизить нагрев системы.
- Предотвратить падение давления на узких участках.
- Продлить ресурс насосного оборудования.

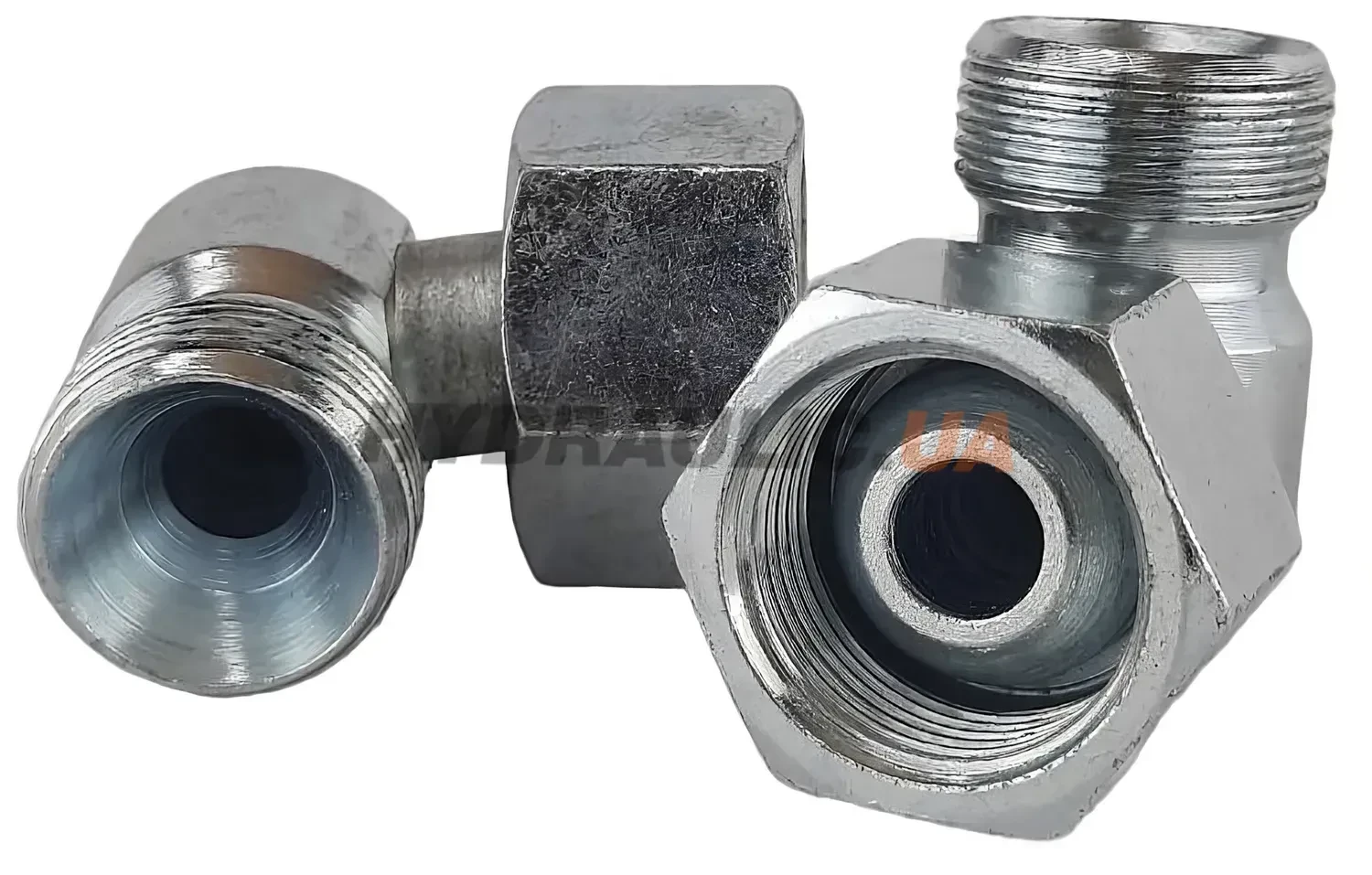

Конструктивно адаптеры делятся на прямые, угловые (45° и 90°), тройники и крестовины. Особое место занимают «ввертные» переходники, которые позволяют соединять между собой агрегаты с разными типами резьб (например, переход с метрической резьбы на дюймовую BSPP).
Безопасность и монтаж
Важным элементом современного дизайна является наличие специального профиля под ключ, который предотвращает деформацию корпуса при затяжке с большим крутящим моментом.
При выборе комплектующих важно обращать внимание на соответствие международным стандартам качества (ISO, DIN, SAE), что гарантирует полную взаимозаменяемость деталей и отсутствие риска аварийного разрыва соединения.
