Гномон — це найдавніший астрономічний інструмент, який дозволяє визначати точний час, сторони світу та нахил екліптики за допомогою сонячної тіні. В сучасних реаліях створення такого приладу є актуальним для освітніх цілей, вивчення механіки небесних тіл та оригінального декорування ландшафту. Принцип роботи пристрою базується на взаємодії центрального вертикального або похилого стрижня (самого гномона) та горизонтальної чи похилої поверхні циферблата, на якій фіксується положення Сонця.
Гномон виконує функцію деталі, що відкидає тінь, виступаючи своєрідною стрілкою сонячного годинника. Важливу роль відіграє кадран — поверхня, на яку нанесені годинні лінії, що дозволяють зчитувати показники залежно від положення світлового пятна. Для правильної роботи приладу необхідно розуміти фізичні закономірності руху небесного світила та його відображення на площині.
Базові фізичні параметри роботи:
- Довжина тіні. Змінюється протягом дня: вона є найдовшою під час сходу та заходу Сонця і найкоротшою в істинний полудень.
- Напрямок тіні. Постійно зміщується за годинниковою стрілкою в північній півкулі, вказуючи на поточне положення світила відносно меридіана.
- Кутова висота. Визначає кут падіння променів, що безпосередньо впливає на точність проєкції на циферблат.
Варто розрізняти сонячний час, який показує гномон, та поясний час, за яким живуть люди. Оскільки Сонце рухається нерівномірно через еліптичну орбіту Землі та нахил її осі, покази годинника можуть відхилятися від електронних девайсів на кілька хвилин залежно від пори року.
Для стабільної роботи пристрою важливо, щоб основа була нерухомою та ідеально орієнтованою. Будь-яке зміщення конструкції призведе до похибки у вимірюваннях, тому при монтажі на відкритій місцевості особливу увагу приділяють надійності закріплення всіх елементів відносно площини горизонту.
Для створення тимчасових моделей, які часто використовуються в школах або для швидких експериментів, підійдуть звичайні олівці, щільний картон або пластикові тарілки. Проте для довговічних садових споруд краще обирати стійкі матеріали, як-от оброблене дерево, натуральний камінь, метал або цемент.
| Матеріал | Складність обробки | Термін служби |
|---|---|---|
| Папір та картон | Мінімальна | Кілька днів (до першого дощу) |
| Деревина | Середня | 5 — 10 років (з антисептиком) |
| Метал та камінь | Висока | Десятиліття |
Обрана поверхня для циферблата повинна бути максимально рівною та стійкою до атмосферних впливів, щоб уникнути деформації під сонцем чи вологою. Для садових варіантів ідеальним рішенням стане бетонна плита або шліфований зріз дерева, закріплений на міцному фундаменті, що запобігає перекосу конструкції з часом.

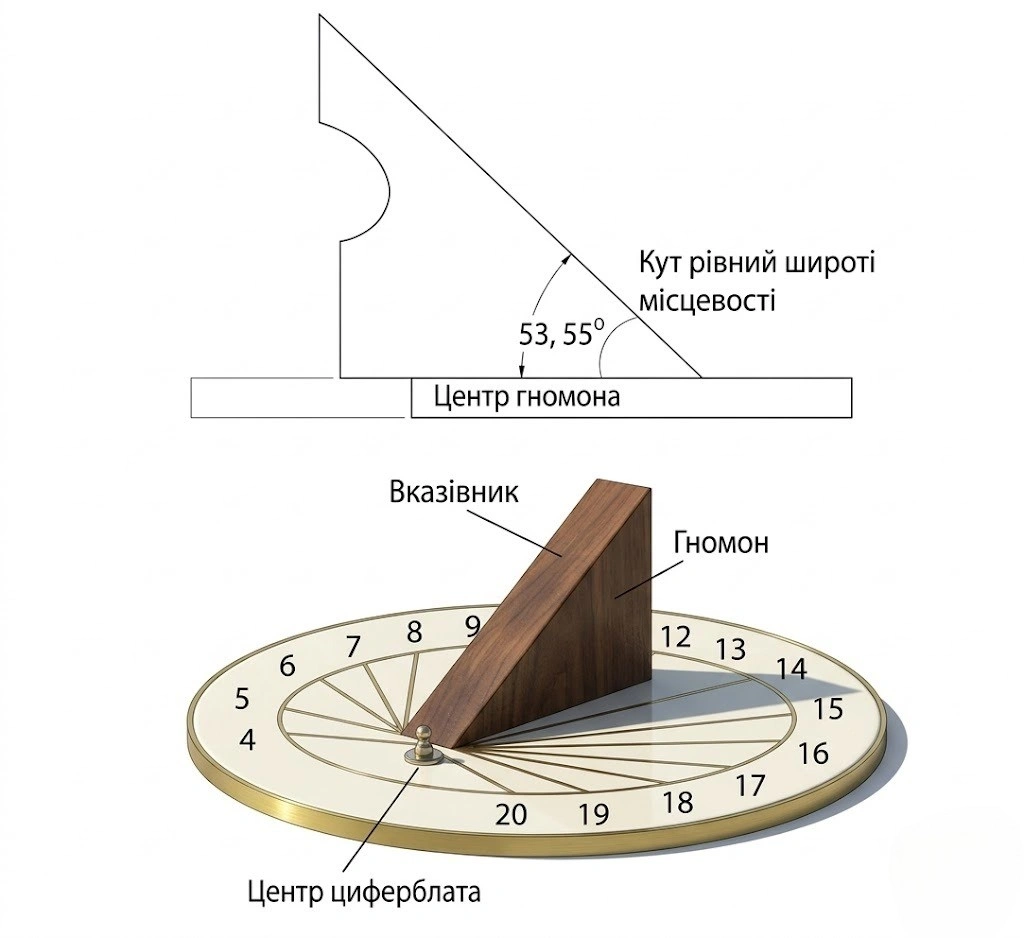

Математичне обґрунтування встановлення гномона базується на географічному положенні майданчика. Головне правило для полярного годинника: кут між стрілкою (гмономом) та горизонтальною основою повинен точно відповідати широті вашої місцевості. Наприклад, для Києва цей показник становить близько 50°, що забезпечує коректне відображення годинних інтервалів протягом усього року.
Використання транспортира під час монтажу є обов’язковим, оскільки навіть похибка у два-три градуси зробить прилад неточним і перетворить його на звичайний садовий декор.
Такий кут нахилу забезпечує паралельність гномона до земної осі, що робить його віртуальним продовженням осі обертання планети. Тільки за такої умови тінь буде рухатися по циферблату рівномірно, дозволяючи створити шкалу, яка працюватиме щодня без постійних коригувань.
Якщо ви монтуєте вертикальний гномон, розрахунки стають складнішими, оскільки доводиться враховувати не лише широту, а й орієнтацію стіни відносно півдня. Проте для класичних горизонтальних моделей дотримання правила «кут = широта» залишається базовим і найбільш надійним методом для початківців.
Процес орієнтації приладу вимагає точності у визначенні Справжньої Півночі. Важливо не плутати магнітну північ, яку показує звичайний компас, з астрономічною, оскільки різниця (магнітне схилення) в Україні може становити кілька градусів. Найкраще орієнтуватися за Полярною зіркою вночі або за методом найкоротшої тіні в істинний полудень, коли Сонце перебуває у зеніті.
Послідовність встановлення:
- Підготовка майданчика. Виберіть відкриту ділянку, яка не затінюється деревами чи будівлями протягом дня.
- Перевірка горизонтальності. Використовуйте будівельний рівень, щоб основа циферблата була паралельна землі.
- Фіксація гномона. Закріпіть стрілку так, щоб вона була спрямована точно на полюс світу (північ).
Після встановлення конструкції необхідно провести фінальну перевірку надійності кріплень. Гномон не повинен хитатися від вітру, а всі мітки на основі мають бути чіткими та стійкими до вигорання. Тільки після ідеального вирівнювання за сторонами світу можна переходити до етапу розмітки годинних ліній.
Практичний метод нанесення міток вважається найбільш точним для саморобних пристроїв. Він полягає у виставлянні таймера щогодини та фіксації реального положення тіні на циферблаті протягом повного світлового дня. Це дозволяє уникнути складних тригонометричних розрахунків і врахувати всі локальні особливості рельєфу.
Розмітка суттєво різниться залежно від типу обраної моделі годинника.
Для екваторіальних моделей годинні сектори завжди рівномірні (по 15° на кожну годину), тоді як для горизонтальних конструкцій відстань між мітками буде різною — ширшою біля полудня і вужчою вранці та ввечері. Це пов’язано з проєкцією тіні на площину, що не є перпендикулярною до гномона, тому шаблони з інтернету (наприклад, на nrich.maths.org) краще готувати заздалегідь.
Також варто пам’ятати про вплив пори року на довжину тіні: взимку вона буде значно довшою, ніж улітку. Тому калібрування найкраще проводити в погожий сонячний день, бажано ближче до днів рівнодення, щоб отримати середньостатистичні показники, які будуть зручними для зчитування протягом більшої частини року.
Типи конструкцій:
- Горизонтальний. Розміщується на землі або постаменті, популярний у ландшафтному дизайні.
- Вертикальний. Встановлюється на стінах будівель, що виходять на південну сторону.
- Екваторіальний. Має похилий циферблат, що паралельний площині екватора Землі.
- Аналематичний. Особливий тип, де роль гномона виконує людина, стаючи на певну точку відповідно до дати.
Екваторіальна модель вважається найбільш універсальною через простоту нахилу пластини. Вона дозволяє використовувати рівномірну шкалу, проте має один недолік: пів року тінь падає на верхню частину пластини, а іншу половину року (взимку) — на нижню, що потребує двосторонньої розмітки або спеціальної форми кадрана.
Горизонтальні моделі найчастіше зустрічаються в садах, оскільки вони дозволяють створювати масштабні композиції з каменю та квітів. У таких пристроях гномон зазвичай має форму трикутної пластини (нодуса), гіпотенуза якої нахилена до горизонту під кутом широти місцевості, що робить конструкцію стійкою та естетичною.
Вертикальні сонячні годинники часто стають окрасою фасадів будинків. Їхнє проектування складніше, оскільки потрібно точно знати відхилення площини стіни від лінії схід-захід. Якщо стіна дивиться не строго на південь, годинні лінії будуть асиметричними, що додає приладу унікального геометричного вигляду.
Співвідношення довжини тіні до висоти вертикального об’єкта визначається за формулою: L=h⋅cot(α), де α — кутова висота Сонця над горизонтом.
Гномон відомий не лише як годинник, а й як інструмент, за допомогою якого Ератосфен вперше обчислив розміри Землі. Вимірявши кут падіння сонячних променів у Сієні та Александрії в один і той самий час, учений зміг вирахувати кривизну поверхні планети. Цей класичний експеримент досі повторюють у навчальних закладах для демонстрації масштабів нашого світу.
Для проведення подібного розрахунку достатньо звичайного вертикального стовпа та знання відстані між двома точками спостереження на одному меридіані. Різниця в довжині тіні вказує на кутову відстань між містами, що при зіставленні з лінійною дистанцією дозволяє з дивовижною точністю вичислити довжину окружності земної кулі без використання супутників.
Створення гномона поєднує в собі столярну чи інженерну майстерність із фундаментальними знаннями астрономії, перетворюючи звичайну палицю на точний інструмент вимірювання часу. Кінцевий результат залежить від точності виставлення кута нахилу та орієнтації на меридіан, що дозволяє кожному обрати між декоративним елементом та науковим приладом. Вибір моделі — від паперової тарілки до кам’яної стели — визначає лише естетику, тоді як закони руху тіні залишаються незмінними.
